随着无线充电技术的普及，各大配件品牌纷纷推出集成化、多功能的产品。摩米士（MOMAX）的Power Q.Power UV Box无线充便是一款集15W无线快充与UV-C紫外线杀菌功能于一体的创新产品。本次拆解报告将聚焦其核心——PCBA（印刷电路板组件）方案板，深入剖析其内部设计、用料与工作原理。

一、 产品外观与拆解概览

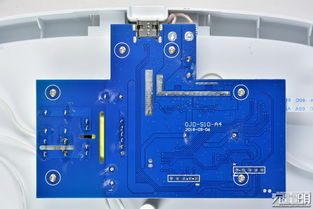

在拆开产品外壳后，内部结构一目了然。整体布局紧凑有序，上半部分为无线充电发射线圈及其驱动电路，下半部分则为UV-C LED灯珠阵列及其控制模块。两块核心功能区域通过一块主控PCB板进行整合与供电管理。PCBA方案板作为“大脑”与“心脏”，是整个设备功能实现的关键。

二、 PCBA方案板核心架构分析
该PCBA采用双层板设计，布局清晰，主要可分为以下几个功能区域：

1. 无线充电主控与功率传输部分：

• 主控芯片： 核心通常采用来自易冲无线（ConvenientPower）、伏达（NuVolta）或英集芯（Injoinic）等厂商的专用无线充电发射端SoC。芯片集成度高，负责Qi协议通信、功率调节、异物检测（FOD）及保护功能。从元件标识推测，本案可能采用了支持15W EPP（扩展功率协议）的成熟方案。

• 全桥功率MOSFET与驱动： 由4颗N沟道MOSFET组成H桥逆变电路，将直流电转换为高频交流电，为发射线圈供电。旁边配有专用的半桥或全桥驱动芯片，确保MOSFET的可靠开关。

• 谐振电容与线圈接口： 使用多颗高精度NPO谐振电容与发射线圈并联，构成LC谐振回路，其精度直接影响传输效率与稳定性。

1. UV-C杀菌控制与电源管理部分：

• UV-C LED驱动电路： 通常采用一颗独立的恒流驱动IC，将主板输入的电压转换为稳定电流，驱动多颗UV-C LED灯珠。电路设计包含必要的限流与过压保护。

• 定时与安全控制： 通过一颗微控制器（MCU）或由无线充电主控芯片协同，实现杀菌模式的定时控制（通常为5-10分钟）。关键设计在于物理安全开关：当盒盖打开时，必须通过机械开关立即切断UV-C LED的供电，确保绝对安全，防止紫外线泄漏。PCBA上可见对应的开关触点接口。

1. 输入供电与接口部分：

• Type-C输入接口： 采用过孔焊接，坚固耐用。旁边设有输入滤波电容和稳压电路。

• DC-DC降压电路： 可能采用一颗同步降压转换器，将适配器输入的电压（如9V/12V）降为无线充电主控和UV驱动电路所需的工作电压（如5V、3.3V）。

三、 关键元器件与用料评价
主控芯片： 采用行业主流方案商芯片，保证了协议兼容性（支持三星、苹果等主流手机快充）与稳定性。
功率器件： MOSFET和驱动芯片选用品牌产品，如AOS、威兆等，导通电阻低，有助于提升效率、减少发热。
被动元件： 电解电容采用品牌产品，固态电容的使用也能提升寿命与高温稳定性。谐振电容为高精度贴片式，工艺规范。
PCB工艺： 板面整洁，焊点饱满，走线清晰，特别是大电流路径做了铺铜加宽处理，体现了良好的设计功底。
* 安全设计： UV-C部分的物理开关联动机制在PCBA上有明确体现，这是产品安全性的基石。

四、 方案特点
1. 高度集成： 将无线充电与UV杀菌两套系统的控制逻辑集成于一块PCB上，节省了空间与成本。
2. 功能独立且协同： 两套电路供电与管理相对独立，通过主控进行模式切换（充电模式、杀菌模式、充电+杀菌模式），逻辑清晰。
3. 安全为首： 针对紫外线产品的特殊性，硬件层面的安全开关设计是方案的最大亮点，杜绝了软件误操作可能带来的风险。
4. 效率与散热平衡： 功率元件布局合理，板载有热敏电阻进行温度监控，确保大功率无线充电时的热稳定性。

五、 结论
通过对摩米士Power Q.Power UV Box无线充PCBA方案板的拆解分析，可以看出这是一套设计成熟、结构紧凑、安全考量周全的解决方案。它成功地将两项实用功能融合，并在关键的元器件选用和电路保护设计上体现了厂家的诚意。方案板布局合理，用料扎实，特别是UV-C部分硬件的安全冗余设计，值得称道。这为二合一功能的消费电子产品PCBA设计提供了一个优秀的参考案例。
