在追求高能效、小型化的LED照明与驱动领域，氮化镓（GaN）功率器件的应用正成为行业前沿。英诺赛科作为国内领先的氮化镓半导体制造商，其推出的60W氮化镓LED驱动电源方案，凭借卓越的性能与紧凑的PCBA（印制电路板组件）设计，为高功率LED照明、植物照明、工业照明等应用提供了理想的解决方案。以下将对该方案的核心设计思路、关键技术与PCBA方案板特点进行深入解析。

一、方案核心优势：氮化镓技术赋能

英诺赛科此方案的核心在于采用了自研的高压GaN HEMT（高电子迁移率晶体管）器件。与传统硅基MOSFET相比，氮化镓器件具备：

1. 更高开关频率：GaN器件可实现数百kHz至MHz级的开关频率，远高于传统硅器件，这是实现电源小型化的关键。
2. 更低导通损耗与开关损耗：其更优的导通电阻（Rds(on)）和近乎零的反向恢复电荷，显著提升了转换效率，典型效率可达93%以上，减少了热能损耗。
3. 优异的热性能：在高温下仍能保持稳定性能，有利于提高系统可靠性。

这些特性使得电源能够在保持高功率输出的大幅减小磁性元件（如变压器、电感）和滤波电容的体积。

二、拓扑结构与控制策略

该60W方案通常采用准谐振反激（QR Flyback）或LLC谐振等高效拓扑结构。

• 准谐振反激拓扑：因其结构相对简单、成本效益高且易于实现宽电压输入（如85-265V AC全范围），是中等功率LED驱动的常用选择。结合GaN器件的高频特性，可以优化变压器设计，使其更小巧。
• 控制策略：方案集成了高性能的PWM控制芯片，可能搭配英诺赛科自研或合作的控制器，实现精准的恒流（CC）输出，确保LED电流稳定，并具备过压、过流、过温及短路等完善保护功能。

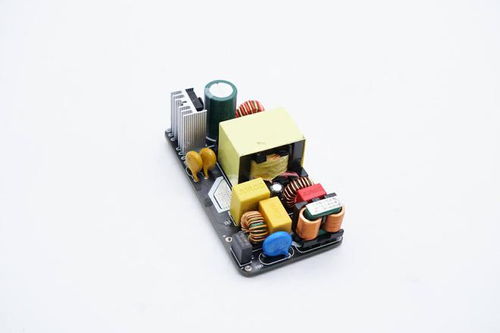

三、PCBA方案板设计亮点解析

英诺赛科提供的PCBA参考设计，充分体现了“高频、高效、高功率密度”的设计哲学：

1. 超高功率密度：得益于GaN器件的高频特性，方案中使用的变压器和输出电感体积显著缩小。整个PCBA板的尺寸可以做到非常紧凑，例如可能接近一张信用卡大小，极大节省了灯具内的空间。

1. 优化的散热与布局：

• 热管理：PCBA布局充分考虑热分布。GaN器件本身发热较低，但方案仍会通过合理的布局将主要热源（如GaN芯片、控制器）靠近板边或预留散热路径，并可能采用具有良好导热性能的PCB板材或添加散热垫/小型散热片。

• EMI抑制：高频开关可能带来电磁干扰挑战。方案在PCBA上通过精心规划的地线层、关键噪声路径的滤波电路（如π型滤波器）、以及变压器屏蔽技术，有效抑制了传导和辐射EMI，有助于轻松通过相关认证。

1. 器件选型与集成度：

• 核心功率器件采用英诺赛科的GaN FET（如INN650D系列等）。

• 采用高集成度的控制器，可能将启动电路、保护逻辑、驱动电路等集成于单一芯片，减少外围元件数量，提升可靠性。

• 选用高频低损耗的电容（如陶瓷电容）和高效整流二极管（如肖特基二极管），进一步提升整体效率。

1. 可制造性与可靠性：参考设计考虑了批量生产的可制造性（DFM），元件布局规整，焊接工艺成熟。严格的测试验证确保了方案在长时间满负荷工作下的稳定性与长寿命，完全满足LED驱动对可靠性的严苛要求。

四、应用场景与价值

此60W GaN LED驱动方案尤其适用于：

• 高亮度商用/工业LED灯具：如工矿灯、高天棚灯、体育馆照明。
• 植物生长灯：需要大功率、高可靠性的驱动。
• 户外照明：如路灯、投光灯，其高效能有助于降低系统热负荷，提升寿命。

其带来的核心价值在于：在同等功率下，电源体积更小、重量更轻，便于灯具设计；效率更高，更节能且温升更低，延长了整个灯具系统的使用寿命；高频高效的设计有助于降低系统总成本（虽GaN器件成本稍高，但节省了散热和磁性元件成本）。

###

英诺赛科的60W氮化镓LED驱动电源PCBA方案，是GaN功率电子技术在照明领域成功落地的一个典范。它不仅展示了氮化镓器件在提升功率密度和效率方面的巨大潜力，其成熟的参考设计也为灯具制造商快速开发高性能产品提供了强有力的技术支撑，加速了LED照明向更高效率、更小体积、更智能方向的演进。
