随着移动设备快充技术的飞速发展，小巧、高效、高功率密度的充电器成为市场宠儿。一款采用赛能微（Synergy Micro）S1109SCL主控芯片的超迷你20W PD快充充电器引起了广泛关注。本文将通过对其PCBA（Printed Circuit Board Assembly，印刷电路板组件）方案板的拆解，深入解析其内部结构、核心芯片与设计方案。

一、外观与整体印象

这款超迷你20W充电器采用了白色阻燃PC材质外壳，整体尺寸极为紧凑，甚至比传统的5W“五福一安”充电器更小。其插脚为固定式设计，输出端配备单USB-C接口，支持主流的USB Power Delivery（PD）快充协议。小巧的体积与20W的输出功率形成了鲜明对比，体现了高功率密度设计的精髓。

二、PCBA方案板内部拆解

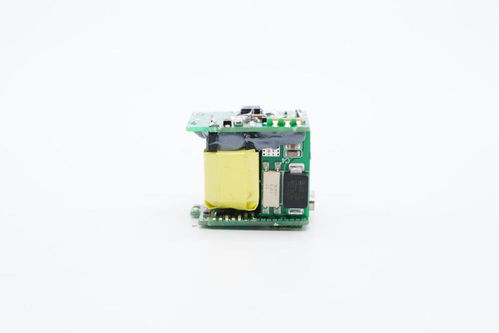

小心撬开外壳后，内部PCBA方案板映入眼帘。板子采用典型的“三段式”布局，即输入滤波、功率变换和输出协议识别，布局紧凑，元器件排列密集有序，充分利用了有限的空间。

1. 输入端：交流电经由插脚进入，首先经过保险电阻和NTC浪涌抑制电阻，随后进入由两级共模电感、X电容和Y电容组成的EMI滤波电路。这部分设计精良，有效滤除高频干扰，确保充电器工作稳定并符合电磁兼容标准。初级侧整流桥和高压滤波电解电容紧邻其后，将交流电转换为高压直流电。

1. 核心功率变换部分：这是整个方案的心脏。方案采用了高频准谐振（QR）反激式拓扑，这是目前小功率快充的主流高效方案。其核心控制器正是本次拆解的重点——赛能微S1109SCL主控芯片。

• 赛能微S1109SCL芯片详解：该芯片是一款高度集成的初级侧PWM控制器，专为高性能、低待机功耗的开关电源设计。它内部集成了高压启动电路、准谐振谷底开通检测、频率抖动技术（改善EMI）、全面的保护功能（如过压、过流、过载、过温保护）等。其采用SOP-7或类似的小型封装，极大地节省了PCB空间。在这款充电器中，S1109SCL配合一颗低导阻的初级开关MOS管，共同完成高效的功率转换。

1. 同步整流与输出：次级侧采用了高效的同步整流技术，使用一颗同步整流控制器和MOS管取代传统的肖特基二极管，显著降低了整流损耗，提升了整体效率，减少了发热。输出滤波由固态电容和少量MLCC完成，确保输出电流纯净。

1. 协议识别部分：USB-C接口旁边，设有一颗协议识别芯片。该芯片负责与连接的手机等设备进行“握手通信”，识别并输出设备所支持的电压电流档位，如5V/3A、9V/2.22A、12V/1.67A等PDO，从而实现20W PD快充。协议芯片通常通过光耦与初级侧的S1109SCL进行隔离通信，控制输出电压的切换。

三、方案亮点与性能分析

1. 超高功率密度：得益于S1109SCL的高度集成和QR反激拓扑的高效，以及紧凑的元器件布局和同步整流的应用，整个方案在极小的体积内实现了20W的稳定输出，功率密度表现优异。
2. 高效率与低发热：准谐振工作模式减少了开关损耗，同步整流降低了导通损耗。实测在20W满载输出时，效率可超过88%，温升控制良好。
3. 全面的安全保护：S1109SCL内置的多种保护功能，结合外围的保险丝、TVS管等，为充电器提供了过流、过压、短路、过温等多重保护屏障，安全性有保障。
4. 良好的兼容性：配合独立的协议芯片，能够很好地兼容支持PD协议的iPhone、安卓手机及其他设备，实现快速充电。

四、

通过对这款内置赛能微S1109SCL主控芯片的超迷你20W充电器的拆解，我们可以看到一套成熟、高效、紧凑的PCBA快充解决方案。赛能微S1109SCL作为核心控制器，其高集成度和高性能为充电器的小型化与高效化奠定了坚实基础。整个方案设计成熟，用料扎实，在安全性、效率和体积之间取得了很好的平衡，代表了当前主流迷你快充充电器的先进设计水平。这也预示着，随着芯片技术的不断进步，未来消费电子配件将继续朝着更小、更快、更安全的方向发展。
